FR導輥

2016-05-20 08:59:15

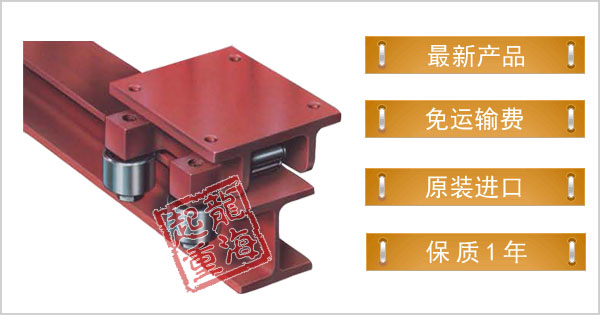

德國FR導輥

FR導輥的特點：

  • FR導輥為橫向導輥，為長久負載的往復搬運或長距離搬運
  • 德國FR導輥堅固耐用，幾乎免維護，焊接結構，能夠保持一個限定方向
  • 載重滾輪小車FR導輥可根據客戶的要求定制，固定孔位置也可更改

LHRJ-B滾輪小車

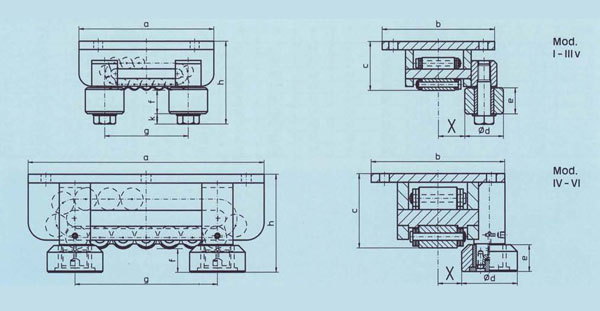

FR導輥尺寸圖：

 FR導輥尺寸圖

LHRJ-B滾輪小車

FR導輥技術參數：

Mod. a b c Ø d e f g h k X小 X大 每個導輪容許的徑向力
T
I 210 175 76 60 40 36 130 128 16 35 80 1
II 220 190 87 60 40 32 140 135 16 42 90 1
III 270 210 104 60 40 32 180 152 16 50 110 1
IIIV 320 220 115 60 40 32 230 163 16 55 115 1
IV 380 270 145 125 60 50 160 195 — 45 150 10
V 530 300 165 125 60 50 280 215 — 50 160 10
VV 500 350 190 170 60 50 340 240 — 50 170 15
VI 900 380 200 170 60 50 550 250 — 50 170 15

注：
1、X大、X小：指的是導輥的內邊緣與搬運車中心的距離
2、搬運車必須要有硬化中心板（如：B型載重滾輪小車），大部分型號產品都可定制硬化中心板

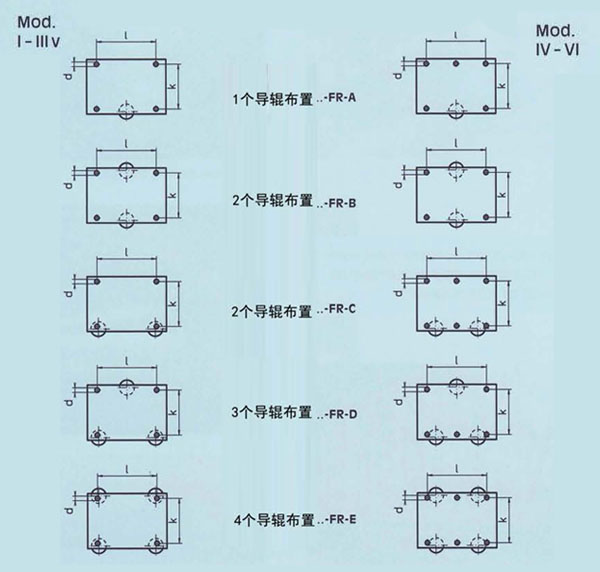

3、如果梁或者軌道的平行度不確定，只把導輥放在一側邊緣，然后用4個導輥在每個搬運車上，如導輥布置圖（FR-E）；如果平行度可以保障，每個搬運車使用2個導輥就可以，如導輥布置圖（FR-C），這樣使兩個軌道都受力，如圖所示：

FR導輥使用示意圖

LHRJ-B滾輪小車

相關產品：

B型載重滾輪小車 AM型載重滾輪小車 AS型載重滾輪小車

B型載重滾輪小車

優勢：
有硬化中心板的型號，適用于惡劣環境，低位設計

AM型載重滾輪小車

優勢：
為長久負載/長距離搬運工具，可與FR導輥配合使用

AS型載重滾輪小車

優勢：
為長久負載/長距離搬運工具，中間有平板鏈條導軌

LHRJ-B滾輪小車

保質承諾

FR導輥屬于德國（borkey）品牌、原裝進口，產品保質周期為12個月，在正常使用情況下保質期內出現任何質量問題免費調換，非質量問題收費維修。
